Struktogramme

Struktogramme sind eine Möglichkeit, Algorithmen unabhängig von einer Programmiersprache aufzuschreiben. Sie werden nach ihren Entwicklern auch Nassi-Shneiderman-Diagramme genannt.

Struktogramme sind Veranschaulichungen von Algorithmen mittels einfacher geometrischer Formen. Jedes Rechteck ist mit einer elementaren Anweisung beschriftet oder es stellt eine Kontrollstruktur wie z.B. eine Schleife oder eine Verzweigung dar. Rechtecke können aufeinander gestapelt und ineinander geschachtelt werden.

Sequenz

Anweisungen welche aufeinander gestapelt werden.
Sie werden von oben nach unten abgearbeitet.

Schleife

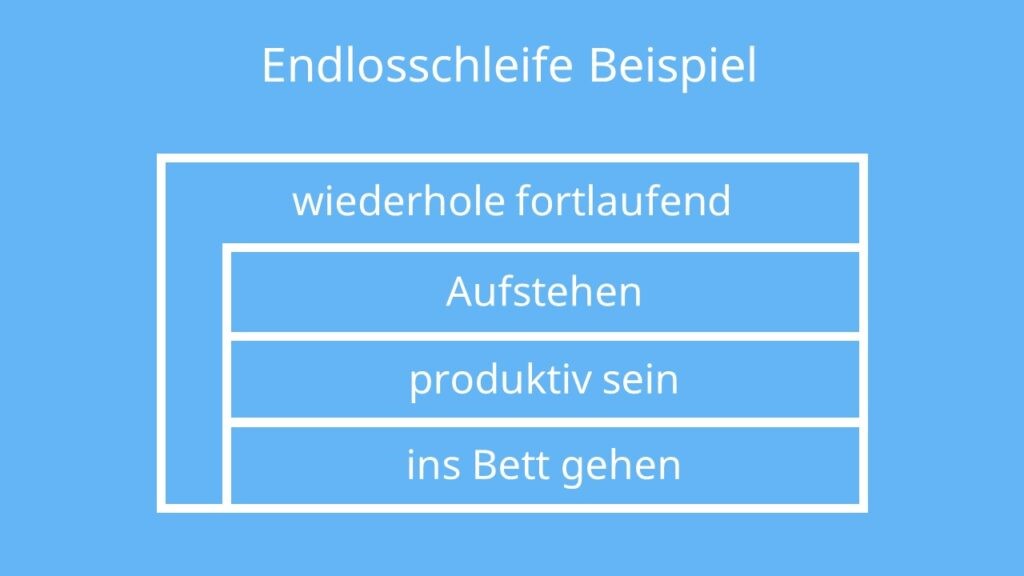

Schleife mit Anweisungen, die ausgeführt werden bis eine Abbruchbedingung erfüllt ist oder sie läuft unendlich weiter. - Wiederhole fortlaufend - Wiederhole 10-mal - Wiederhole bis Rand erreicht

Verzweigung (If Anweisung)

Wenn Anweisung, dann dies oder jenes.
Wenn keine alternative, dann Alternativblock leer lassen.
