Kabel

Kupferkabel

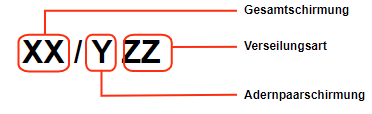

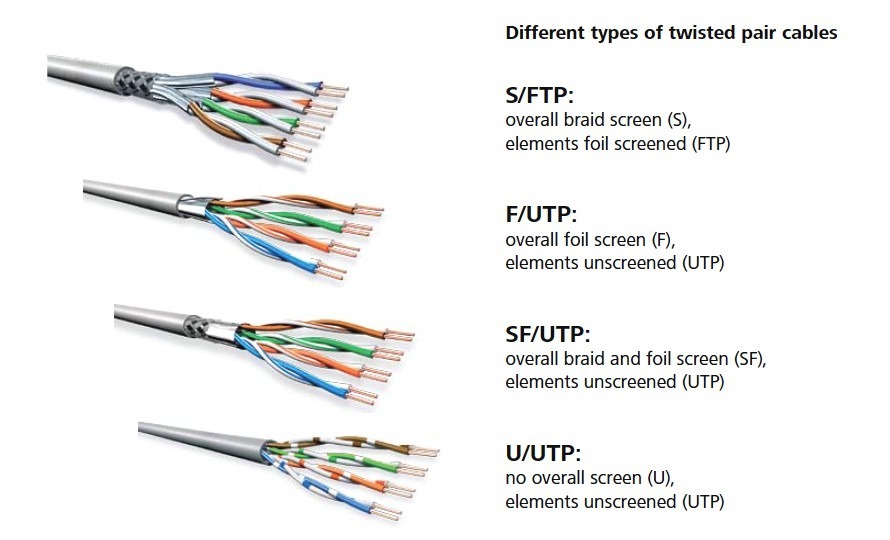

XX steht für die Gesamtschirmung:

U = unshielded, ohne Schirm (ungeschirmt)
F = foiled, Folienschirm (beschichtete Kunststofffolie)
S = shielded, Geflechtschirm (Drahtgeflecht)
SF = shielded-foiled, Geflecht- und Folienschirm

Y steht für die Aderpaarschirmung:

U = unscreened, ohne Schirm (ungeschirmt)
F = foiled, Folienschirm (beschichtete Kunststofffolie)
S = screened, Geflechtschirm (Drahtgeflecht)

ZZ steht für die Verseilungsart:

TP = Twisted Pair (in der Regel)

Dämpfung

Dämpfung beschreibt die Verringerung der Stärke eines Signals. Sie ist die natürliche Folge der Signalübertragung über große Entfernungen. Das Ausmaß der Dämpfung wird normalerweise in der Einheit Dezibel (dB) ausgedrückt.

Pein: die Signal-Leistung auf der Senderseite (Quelle) Paus: die Signal-Leistung auf der Empfängerseite (Ziel)

Beispiel

Bestimmen Sie die Dämpfung ap für einen Dämpfungsfaktor Dp = 100.000:

  ap = 10 * log(100.000)
  ap = 10 * 5
  ap = 50dB

Bestimmen Sie den Dämpfungsfaktor Dp bei einer Dämpfung ap = 35dB:

  35dB = 10 * log(Dp)      | :10
  3,5dB = log(Dp)
  Dp = 10^3,5

EIA / TIA 568	ISO IEC 11801	EN 50173	Bandbreite	Anwendung
Cat. 1	-	-	0,4 kHz	Telefon- und Modemleitungen
-	-	Class A	100 kHz	Telefon- und Modemleitungen
Cat. 2	-	Class B	4 MHz	Terminal-Systeme, ISDN
Cat. 3	-	Class C	12,5 - 16 MHz	10Base-T, 100Base-T4, ISDN, analoges Telefon
Cat. 4	-	-	20 MHz	Token Ring (16 Mbt)
Cat. 5	Cat. 5	Class D	100 MHz	100Base-TX, SONET, sOH
Cat. 5e	Cat. 5e	Class D	100 MHz	1000Base-T
Cat. 6	Cat. 6	Class E	250 MHz	1000Base-T, 155-Mbit-ATM, 622-MBit-ATM
Cat. 6A	Cat. 6A	Class EA	500 MHz	10GBase-T (bis 55 Meter)
-	Cat. 7	Class F	600 MHz	10GBase-T (bis 100 Meter)
-	Cat. 7A	Class FA	1.000 MHz	10Gbase-T
-	Cat. 8	Class G	1.600 - 2.000 MHz	40GBase-T und 100 GBase-T

Lichtwellenleiter

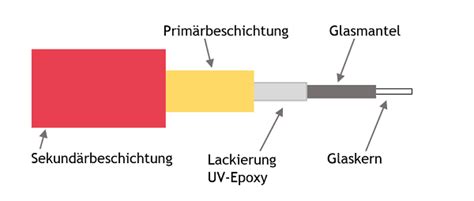

Lichtwellenleiter (LWL), sind dünne Kunststofffasern, die optische Signale in Form von Licht bzw. Lichtsignalen über weite Strecken übertragen können. Elektrische Signale in Kupferleitungen nutzen Elektronen um von einem zum anderen Ende zuwandern, bei LWLs übernehmen Photonen (Lichtteilchen) diese Aufgabe.

Vorteile	Nachteile
Überbrückung von Langstrecken möglich	Teuer in der Anschaffung
Extrem hohe Bandbreite	Aufwendige Produktion
Verlegung mit anderen Kabeln ohne Störung	Signale müssen immer umgewandelt werden

Multimodefaser mit Stufenindex

Multimodefasern mit Stufenprofil haben einen Gesamtdurchmesser von 200 bis 500 µm. Durch sie werden mehrere Lichtwellen gleichzeitig geschickt. An den Wänden der Faser wird das Signal hart reflektiert. Die Brechzahl fällt zwischen Kern und Mantel scharf ab. Das Ausgangssignal wird dadurch schlechter.

Multimodefaser mit Gradientenindexprofil

Multimodefasern mit Gradientenprofil haben einen Gesamtdurchmesser von 125 µm. Durch sie werden mehrere Lichtwellen gleichzeitig geschickt. An den Wänden der Faser wird das Signal weich reflektiert. Die Brechzahl des Kerns nimmt meist parabelförmig zum Mantel ab. Das Ausgangssignal ist noch sehr gut.

Single-Mode-Faser

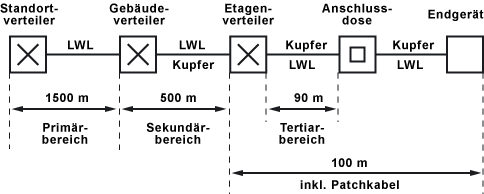

Strukturierte Verkabelung

Bereiche

Primärbereich

Die Primäre Verkabelung ist die Verkabelung vom Standortverteiler zu den Gebäuden und zwischen den Gebäuden. Da große Kabelstrecken/Kabelmengen gebraucht werden empfiehlt sich hier eine Glasfaserleitung wegen der geringen Dämpfung und der geringen Störanfälligkeit.

Maximallänge: 1500m – 2000m

Kabel Art: Glasfaserkabel (Für kleinere Strecken auch mal Kupfer (100m))

Sekundärbereich

Die Sekundäre Verkabelung ist die Verkabelung im Haus und den Stockwerken. Es Verkabelt die Stockwerke untereinander innerhalb des Gebäudes.

Maximallänge: 500m

Kamelart: Vorzugsweise Glasfaser, Twisted-Pair (bis 100m)

Tertiärbereich

Dies ist die horizontale Stockwerkverkabelung also die Verkabelung auf dem jeweiligen Stockwerk. Diese Verkabelung kann man auch Etagenverkabelung nennen. Die Kabel laufen vom Stockwerkverteiler zur Anschlussdose.

Maximale Länge: 100m

Kabel Art: Twisted-Pair (Kupfer)
